SMT打樣小批量加工工藝流程
1、單面外表組裝工藝：焊膏印刷—貼片—回流焊接。
2、雙面外表組裝工藝：A面印刷焊膏—貼片—回流焊接—翻板—B面印刷焊錫膏—貼片—回流焊接。
3、單面混裝(SMD和THC在同一面)：焊膏印刷—貼片—回流焊接—手工插件(THC)—波峰焊接。
4、單面混裝(SMD和THC分別在PCB的兩面)：B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊。
5、雙面混安裝(THC在A面，A、B兩面都有SMD)：A面印刷焊膏—貼片—回流焊接—翻板—B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊。
6、雙面混裝(A、B兩面都有SMD和THC)：A面印刷焊膏—貼片—回流焊接—翻板—B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊—B面插件后附電腦及相關產品、通訊類產品和消費電子等。
SMT打樣小批量加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
為什么選擇深圳宏力捷做SMT打樣小批量加工？
1. 實力保障

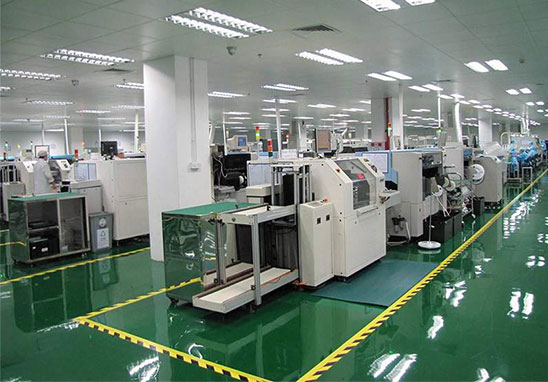

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
