SMT貼片虛焊（SMT soldering voiding）是指在SMT貼片焊接過程中，焊點下方留有空隙，形成未焊接或者不完全焊接的現象。這種現象會降低焊點的可靠性和連接性能，導致電子設備的不良運行和故障。
以下是判斷和解決SMT貼片虛焊的方法：
判斷虛焊：
1. 外觀檢查：焊點表面平整度不足、焊點顏色異常或者焊點大小不一致。
2. X光檢查：使用X光機對焊點進行掃描，查看焊點下方是否存在空隙或者氣泡。
3. 金線測量：在SMT貼片焊接前和焊接后，對焊點進行金線測量，測量焊點下方是否存在空隙或者氣泡。
解決虛焊：
1. 控制焊接溫度：合理控制焊接溫度，可以避免焊點下方形成氣泡和空隙。如果焊接溫度過高，則會使焊點下方的材料產生氣體，導致虛焊。
2. 改變PCB板厚度：增加PCB板的厚度可以增加熱傳導的時間，減少焊點下方氣體的生成，從而減少虛焊的可能性。
3. 改變焊接材料：使用高質量的焊接材料可以減少虛焊的發生。使用合適的焊錫合金和助焊劑，可以改善焊點下方的氣泡問題。
4. 優化PCB板設計：合理優化PCB板的設計，可以減少焊接點數量，從而減少虛焊的發生。
5. 優化焊接工藝：合理優化焊接工藝，可以減少焊接溫度的波動，從而減少虛焊的發生。同時，合理控制焊接速度，可以使焊錫更好地填充焊點，減少焊點下方的氣泡。

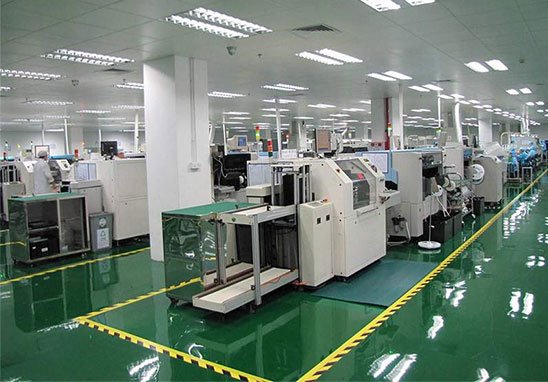

深圳宏力捷電子是專業PCBA代工代料廠家，可提供從上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
